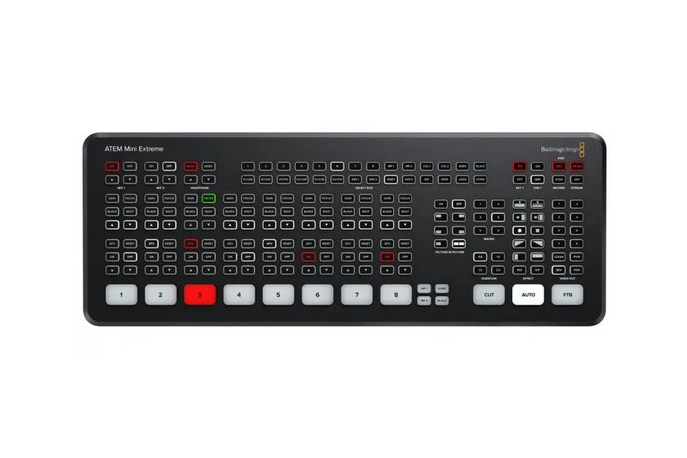

Микшеры ATEM Mini позволяют без труда готовить материал профессионального качества для онлайн-трансляций на платформе YouTube и бизнес-презентаций через Skype или Zoom. Они обеспечивают подключение до восьми источников изображения, среди которых могут быть камеры, компьютер со слайдами PowerPoint или игровая консоль. Для создания картинки в картинке и целого ряда других эффектов есть встроенный процессор DVE. Все модели линейки ATEM Mini имеют порт USB для передачи сигнала в любое специальное ПО, а ATEM Mini Extreme представляет собой современный микшер для решения профессиональных задач. В дополнение к функционалу ATEM Mini Pro, эта модель имеет восемь HDMI-входов, два отдельных HDMI-выхода, пару USB-портов и гнездо для наушников. Также предусмотрены четыре модуля кеинга, шесть процессоров DVE для создания картинки в картинке, два медиаплеера и мониторинг с возможностью отображения до 16 окон.
Потоковая трансляция
Создание контента в реальном времени — самый быстрый способ производства программ, которые можно одновременно показывать глобальной аудитории через сервис YouTube. Выход USB служит для подключения к ПК со специальными приложениями, а ATEM Mini Pro и ATEM Mini Extreme обеспечивают прямую трансляцию в различных социальных сетях. Наличие до восьми HDMI-входов (в зависимости от модели) позволяет использовать игровые консоли, несколько камер для получения общих и крупных планов, а также компьютер для демонстрации слайдов PowerPoint и навигации по веб-сайтам. Переход от одного источника изображения к другому выполняется мгновенно, поэтому видеомикшер подойдет для вещания на таких платформах, как YouTube, Facebook и Twitch.
Удобное и простое в работе решение
Ни один другой видеомикшер не отличается такой исключительной простотой в работе, потому что для выбора одного из источников достаточно нажать кнопку с соответствующим номером. Смену изображения можно выполнять обычным переключением (CUT) или с использованием различных переходов (AUTO), среди которых есть не только привычное растворение, но и погружение в цвет, цифровые эффекты с замещением и сжатием. Кроме того, устройство позволяет создавать картинку в картинке с заданным положением и фоном, а медиаплееры обеспечивают хранение титров и графики при загрузке с помощью программной панели управления.
Возможность подключить до восьми камер
Наличие восьми HDMI-входов позволяет использовать соответствующее количество видеокамер. Они оснащаются довольно качественной оптикой и имеют хорошую чувствительность в условиях слабого освещения. Если подключенные источники создают изображение в разных форматах, микшер выполняет их синхронизацию, обеспечивая совместимость с широким рядом оборудования. Кроме того, съемочная техника с HDMI-интерфейсом часто дает возможность устанавливать разные объективы — широкоугольные для общих планов и трансфокаторы для крупных. Благодаря этому при работе над театральными и школьными постановками, музыкальными клипами и свадебными фильмами легко получить материал высокого уровня.
Подключение к Интернету с помощью 5G-или 4G-телефона
При стриминге из точки за пределами студии или для создания резервной линии в дополнение к основному Ethernet-каналу можно использовать 5G- или 4G-смартфон на платформе Apple или Android. Данная функция поддерживается на моделях ATEM Mini Pro и ATEM Mini Extreme. Телефон, подключенный через порт USB, будет обнаружен автоматически, а микшер ATEM обеспечит его питание. В этом случае сигнал передается через сотовую сеть, причем настройки соединения менять не нужно. Таким образом, ATEM Mini Pro и ATEM Mini Extreme становятся идеальными решениями для трансляции в мобильных условиях.
Переключение с использованием эффектов
Хотя микшер ATEM Mini допускает прямое переключение между источниками с помощью кнопки CUT, он также имеет режим «Программа/Просмотр», для выбора которого служит приложение ATEM Software Control. Такой порядок работы является привычным в вещательной среде и позволяет создавать эфирный контент на профессиональном уровне. В этом случае можно задать следующий сигнал для вывода, однако переход к нему выполняется не сразу, а после нажатия клавиши CUT или AUTO. Подобная двухуровневая система страхует от многих ошибок. Кроме того, она будет удобна при обучении новичков, делающих первые шаги в отрасли.
Характеристики:
Разъемы
Общее количество видеовходов
8
Общее количество выходов
2
Общее количество дополнительных выходов
2
Общее количество аудиовходов
Два стереоразъема 3,5 мм
Разъем для тайм-кода
нет
Видеовход HDMI
Восемь разъемов HDMI типа A с поддержкой HD (10 бит). Двухканальный встроенный звук.
Повторная синхронизация на входе
На всех восьми HDMI-разъемах
Преобразование формата и кадровой частоты
На всех восьми HDMI-разъемах
Программные выходы HDMI
2
Ethernet
Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения, обновления ПО и подключения к панели напрямую или по сети
Подключение к компьютеру
Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания микшера как веб-камеры, управления с помощью приложения, обновления ПО и подключения к панели
Стандарты и форматы
Форматы HD на входе
720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080p/50; 1080p/59,94; 1080p/60
Форматы HD на выходе
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы потокового видео
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы Ultra HD
Нет
Цветовая субдискретизация
4:2:2 YUV
Цветовое разрешение
10 бит
Цветовое пространство
Rec. 709
Поддерживаемое разрешение на входе HDMI при подключении к компьютеру
1280 x 720p (50; 59,94 и 60 Гц) 1920 x 1080p (23,98; 24; 25; 29,97; 30; 50, 59,94 и 60 Гц) 1920 x 1080i (50; 59,94 и 60 Гц)
Преобразование цветового пространства
Аппаратное в режиме реального времени
Прочие характеристики
Модули первичного кеинга
4
Модули вторичного кеинга
2
Современные инструменты цветового кеинга
До четырех
Модули линейного/яркостного кеинга
До четырех
Модуль переходов
Только DVE
Общее количество слоев
9
Генераторы шаблонов
5
Генераторы цвета
2
Цифровые видеоэффекты с границами и затенением
2
Интерфейс
Минимальное разрешение монитора 1366 x 768
Аудио
Звуковой блок
11 двухканальных входов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео», а также отдельное усиление сигнала в канале. Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight: компрессия, подавление, ограничение и шестиполосный параметрический эквалайзер. Регулировка усиления всего сигнала.
Аналоговый вход
Небалансный стереозвук
Задержка на аналоговом входе
До восьми кадров
Полное входное сопротивление
1.8k
Максимальный уровень на входе
+6 дБВ
Питание подключаемых микрофонов
На обоих разъемах 3,5 мм
Стриминг
Прямой стриминг
ATEM Mini Extreme позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или с помощью мобильного устройства интернет-связи через разъем USB-C
Запись
Прямая запись видео и аудио
Порт расширения USB-C 3.1 Gen 1 для записи непосредственно на внешний накопитель
Запись видео
Один программный выход для вывода файла .mp4 в H.264 с качеством настройки стриминга (видео в формате микшера ATEM, звук AAC)
Форматирование накопителя
Поддержка файлов системы exFAT (Windows, Mac) или HFS+ (Mac)
Многооконный мониторинг
Многооконный мониторинг
Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программное и предварительно просматриваемое изображения, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука
Формат вывода в режиме мониторинга
HD
Медиаплеер
Медиаплееры
2
Каналы
Вырезающий и заполняющий сигнал для каждого медиаплеера
Емкость библиотеки мультимедиа при загрузке изображений
20 изображений с поддержкой вырезающего и заполняющего сигнала
Форматы изображения для библиотеки мультимедиа
PNG, TGA, BMP, GIF, JPEG и TIFF
Управление
Панель управления
Встроенная панель управления. Программное приложение с функцией контроля камер. Возможность подключения дополнительной аппаратной панели.
Подключение панели управления
Порт Ethernet по стандарту 10/100/1000 BaseT для подключения напрямую или через компьютерную сеть. Возможность соединения с ATEM Mini Extreme через USB-C. Обновление ПО через Ethernet или USB-C.
Совместимость с панелями управления
В комплект поставки входит приложение ATEM Software Control. Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. С помощью утилиты Videohub Hardware Panel Setup микшер ATEM Mini Extreme можно настроить для передачи сигналов из источников на приемники при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.
Программная панель управления
В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur или более поздних версий, а также для Windows 10 (только 64-разрядная версия)
Программное обеспечение
Обновление программного обеспечения
Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит утилита ATEM Setup.
Настройка
С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB
Питание
Питание
Адаптер 12 В для подключения внешнего источника
Потребляемая мощность
36 Вт
Условия эксплуатации
Рабочая температура
от 5° до 40° C
Температура хранения
от -10° до 60° C
Относительная влажность
от 0% до 90% (без конденсации)
Упаковка и габариты
Вес (кг)
1.972
Габариты (ВxШxГ) (см)
8 x 18 x 50
